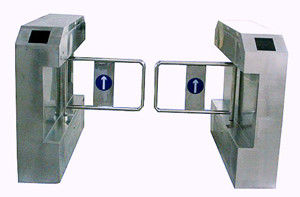

Trwałe systemy automatyczne Kołowrotki Biometryczne ze wskaźnikiem kierunku LED

Trwałe systemy automatyczne Kołowrotki Biometryczne ze wskaźnikiem kierunku LED

1. Automatyczna specyfikacja kołowrotu obrotowego
1) Sterowanie w dwóch kierunkach/sterowanie w jednym kierunku
2) Wskaźnik kierunku LED
3) Prędkość przepływu:
A) 40 osób/minutę w trybie otwarcia
B) 25-30 osób/minutę w trybie zamykania
4) Alarm dźwiękowy nielegalnej inwazji
5) funkcja przeciwuderzeniowa;
6) Zachowaj status otwarty, jeśli zasilanie ulegnie awarii!

Dane techniczne:
1) Suchy kontakt: DC12V, 10mA
2) Interfejs RS485
3) Sygnał napięciowy impulsu, ponad 100 ms
4) Przejście: ≤700mm
5) Moc: AC220V, 50Hz
6) Środowisko pracy: -25 do 60 stopni, wilgotność względna ≤90%
7) Wymiary: ￠168x1050mm
Można podłączyć różne kontrolery dostępu, takie jak czytnik/zapis IC/ID, kontroler przycisków, kontroler kodów kreskowych, kontroler kodów, kontroler linii papilarnych lub komputer
8) Aplikacje:
Stacja/wystawa/lotnisko/metro/rząd/rynek i tak dalej

2. Czytelnik



2.1.Częstotliwość: 13.56 KHz
WYMIARY: długość 85,6 mm × szerokość 53,98 mm × grubość 1,8 mm
Materiał: twarda skorupa = ABS (folia osłonowa = PVC)
Kolor: biały, czarny, szary, niebieski, żółty;

Wymagania dotyczące zasilania: 5-16VDC przy 100mA, zalecany jest regulator liniowy

Interfejs: Weigand

Zasięg czytnika: 5 - 10 cm

Częstotliwość: 122-128 KHz

Temperatura pracy: -30 C do +60 C

wilgotność operacyjna: 5%-95% wilgotność względna bez kondensacji

Sygnalizacja dźwiękowa/wizualna: wyjście sygnału zielonego i czerwonego oraz brzęczyka

Czas odpowiedzi: mniej niż 0,2 sekundy

długość kabla: 250mm

Waga: 60g

2.2.Okablowanie:

Czerwony: zasilanie 5-16 V

Czarny: uziemienie zasilania

Zielony: wyjście Wiegand D0

Biały: wyjście Wiegand D1

Brązowy: sterowanie zieloną diodą LED

Niebieski: sterowanie brzęczykiem

Żółty: przytrzymaj

2.3 Opis funkcji diody/brzęczyka

Funkcja LED: Kolor LED jest normalnie CZERWONY.Zaczyna się od 2 mignięć na zielono po włączeniu zasilania czytnika i pozostaje CZERWONY.Gdy w czytniku znajduje się karta zbliżeniowa RFID, dioda LED przez chwilę miga na zielono, co oznacza, że ​​czytnik został odczytany poprawnie.Gdy sygnał sterujący LED jest aktywny, dioda LED zmienia kolor na zielony.

Funkcja brzęczyka: Włącz czytnik, brzęczyk włączy się 2 razy.Gdy w czytniku znajduje się karta zbliżeniowa RFID, emitowany jest krótki sygnał dźwiękowy.Oznacza to, że karta została poprawnie odczytana przez czytnik.Gdy sygnał sterujący brzęczykiem jest aktywny, brzęczyk będzie emitował dźwięk do momentu zwolnienia linii sterującej brzęczykiem

Funkcja Hold: gdy ta linia jest aktywna (ustawiana w stan niski przez HOST) czytnik będzie buforował odczyt jednej karty (ignorując kolejne odczyty) do momentu zwolnienia linii (ustawiony w stan wysoki lub otwarty)

3. System kontroli dostępu


Kontroler dostępu do drzwi sieciowych TCP/IP
Sieciowy kontroler dostępu do drzwi TCP/IP jest oparty na protokole komunikacyjnym TCP/IP, który wykorzystuje sieciowy kabel optyczny do przesyłania danych informacji o kontroli drzwi.Posiada wbudowany port komunikacji internetowej na płycie głównej i może być połączony z routerem lub koncentratorem bezpośrednio przez kabel sieciowy.
Dzięki sieci TCP/IP system kontroli dostępu do drzwi może zarządzać drzwiami w tej samej sieci LAN, dużej sieci WAN lub w Internecie.W rzeczywistości każdej płycie głównej kontroli dostępu można było przypisać adres IP, aby oprogramowanie mogło odwiedzać ją i zarządzać nią indywidualnie.W celu kontroli Internetu, wykorzystuje technologię DDNS (Dynamic Domain Name Service) zapewniającą wygodną i wydajną kontrolę online, dzięki połączonej technologii DDNS, operator może z łatwością kontrolować system na całym świecie i jest znacznie lepszy niż stara metoda sterowania linią telefoniczną.
Główna różnica między systemem kontroli dostępu TCP/IP i RS485 ma dwa czynniki, pierwszy to prędkość transmisji, TCP/IP jest znacznie szybszy niż RS485 (TCP/IP jest 10M/100M Bajty, podczas gdy RS485 to 9600Baud, 1Baud=1 bit na sekundę), sekunda to przepustowość całego systemu, rozmiar dla RS485 i LAN to 255, rozmiar dla WAN lub Internetu jest nieograniczony.

Uwaga: Dynamiczny DNS to system, który umożliwia aktualizację danych nazw domen przechowywanych na serwerze nazw w czasie rzeczywistym.Najczęstszym zastosowaniem tego jest umożliwienie przypisania nazwy domeny internetowej do komputera o zmiennym (dynamicznym) adresie IP.Umożliwia to innym witrynom w Internecie nawiązywanie połączeń z komputerem bez konieczności samodzielnego śledzenia adresu IP.Powszechnym zastosowaniem tego kontrolera dostępu do drzwi jest uruchamianie oprogramowania serwera na komputerze, który ma dynamiczny adres IP, jak ma to miejsce w przypadku wielu konsumenckich dostawców usług internetowych.
