Automatyczne systemy wejściowe kołowrotu ESD

Rozdział pierwszy Kołowrót statywu

1. W pełni automatyczny kołowrót statywu

2. Półautomatyczny kołowrót statywu

3. Mechaniczny kołowrót statywu



Funkcjonować Pparametr Kategoria podstawowa	Automatyczny pręt w dół	Automatyczne podnoszenie pręta	Tryb napędzany barierą rolkową	Tryb resetowania	Funkcja rejestracji	Mijający wyświetlacz	Zestaw jednokierunkowy do swobodnego przejścia	Alarmowanie odporne na indeksowanie
Całkowicie automatyczny	√	√	Moment obrotowy silnika	Moment obrotowy silnika	√	√	√	√
Półautomatyczny statyw kołowrót	√	×	mmoc	Wiosna	√	√	√	√
Resetowanie mechaniczne Tbramka obrotowa ripod	×	×	Siła robocza	Wiosna	×	×	√	×



Parametry techniczne:

I. Kołowrót pionowy statywu

Opisy: kołowrót zapewnia podstawowy statyw do płynnej i skutecznej kontroli dostępu za pomocą podstawowej obsługi, a także zapobiega nielegalnemu wchodzeniu i

na zewnątrz.Maszyna jest dobrze zaprojektowana, odporna na rdzę, trwała i odporna na zewnętrzne uszkodzenia.

1. Specjacja technologii:
Rama: stal nierdzewna klasy 304
Specyfikacja: 420*330*990mm
Waga: 40 kg
Długość ramion: 510mm
Centrum maszynowe: importowany germański silnik technologiczny
Napięcie logiczne: 24v
2. Funkcja:
2.1. Pojedynczy / podwójny chodnik --- kontrolowany w jednym kierunku lub w obu
2.2. Prawidłowa akcja blokady może pozwolić na jedno przejście w tym samym czasie
Normalnie otwarty --- maszyna odblokuje się po odebraniu prawidłowego sygnału
2.3.Zablokuje się automatycznie, jeśli przejście przez kołowrót nie zostanie zakończone w ustalonym czasie, ustawiony czas można dostosować poprzez zmianę parametrów
3. Konfiguracja awaryjna:
Statyw opuści się automatycznie po wyłączeniu zasilania lub ręcznie, aby zapewnić czysty chodnik do ucieczki w przypadku zagrożenia
4. Interfejs: jeden standardowy port-RS485 (można dodać interfejs)
5. Panel sterowania z funkcją liczenia i cyfrową diodą LED
6. Sygnalizacja świetlna:
Zaświeci się symbol czerwonego krzyża, wskazując, że urządzenie nie jest dostępne do podania, a zielona strzałka wskazuje kierunek dozwolonego podania
7. Szybkość tranzytu: 20-30 osób na minutę
8. Środowisko pracy:
Wewnątrz i na zewnątrz
Temperatura: ?15 ℃ ~ 60 ℃

9. Obowiązująca strona: stacja metra, doki, miejsca turystyczne, wystawa, hala pływacka, obszar zamieszkania, frekwencja przy wejściu i wyjściu przedsiębiorstw, strażnik bramy, zarządzanie opłatami, specjalna kontrola dostępu.





II. Kołowrót statywowy typu mostkowego



Opisy: kołowrót zapewnia podstawowy statyw do płynnej i skutecznej kontroli dostępu za pomocą podstawowych operacji, a także zapobiega nielegalnemu wchodzeniu i wychodzeniu.Maszyna jest dobrze zaprojektowana, odporna na rdzę, trwała i odporna na zewnętrzne uszkodzenia.
1. Specjacja technologii:
Rama: stal nierdzewna klasy 304
Specyfikacja: 1200*280*980mm
Waga: 70 kg
Długość ramion: 510mm
Centrum maszynowe: importowany germański silnik technologiczny
Napięcie logiczne: 24v
2. Funkcja:
1. Pojedynczy/podwójny chodnik --- kontrolowany w jednym kierunku lub w obu
2. Prawidłowa akcja blokady może zezwolić na jedno przejście jednocześnie
3. Normalnie otwarty --- maszyna odblokuje się po otrzymaniu prawidłowego sygnału;
4. Zablokuje się automatycznie, jeśli przejście przez kołowrót nie zostanie zakończone w ustalonym czasie, ustawiony czas można dostosować poprzez zmianę parametrów
3. Konfiguracja awaryjna:
Statyw opuści się automatycznie po wyłączeniu zasilania lub ręcznie, aby zapewnić czysty chodnik do ucieczki w przypadku zagrożenia
4. Interfejs: jeden standardowy port-rs485
5. Panel sterowania z funkcją cyfrową i cyfrową LED
6. Sygnalizacja świetlna:
Zaświeci się symbol czerwonego krzyża, wskazując, że urządzenie nie jest dostępne do podania, a zielona strzałka wskazuje kierunek dozwolonego podania
7. Szybkość tranzytu: 20-30 osób na minutę!
8. Środowisko pracy: Wewnątrz/na zewnątrz
9. Temperatura: ?15 ℃ ~ 60 ℃

10. Obowiązująca strona: stacja metra, doki, miejsca turystyczne, wystawa, hala pływacka, obszar zamieszkania, frekwencja przy wejściu i wyjściu przedsiębiorstw, strażnik bramy, zarządzanie opłatami, specjalna kontrola dostępu.





Rozdział drugi – Kołowrót Huśtawka

I. Specyfikacja kołowrotu huśtawkowego / przejściowego

1) Sterowanie dwoma kierunkami/sterowanie jednym kierunkiem

2) Wskaźnik kierunku LED

3) Prędkość przepływu:

A) 50 osób/minutę w trybie otwarcia

B) 30 osób/minutę w trybie zamykania

4) Alarm dźwiękowy nielegalnej inwazji

5) Funkcja przeciwuderzeniowa

6) Zachowaj stan otwarty/zamknięty w przypadku awarii zasilania



Dane techniczne:



specyfikacje:

1) Suchy kontakt: DC12V, 10mA

2) Interfejs RS485

3) Sygnał napięciowy impulsu, ponad 100 ms

4) Przejście: ≤700mm

5) Moc: AC220V, 50Hz

6) Środowisko pracy: Temperatura: -40 ℃ do 80 ℃

wilgotność względna ≤90%

7) Wymiary: 1 400 x 300 x 1 000 mm

Można podłączyć różne kontrolery dostępu, takie jak czytnik/zapis IC/ID, kontroler przycisków,

kontroler kodów kreskowych, kontroler kodów, kontroler linii papilarnych lub komputer.

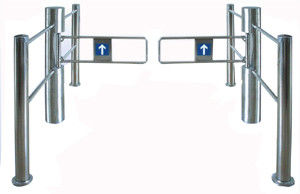

II. Specyfikacja kołowrotu biegunowego



1) Sterowanie w dwóch kierunkach/sterowanie w jednym kierunku

Uwaga: Ręczny prosty kołowrót słupowy tylko w jednym kierunku
2) Wskaźnik kierunku LED
3) Prędkość przepływu:

A) 50 osób/minutę w trybie otwarcia
B) 30 osób/minutę w trybie zamykania
4) Alarm dźwiękowy nielegalnej inwazji
5) funkcja przeciwuderzeniowa;
6) Zachowaj stan otwarty/zamknięty w przypadku awarii zasilania

Dane techniczne:
1) Suchy kontakt: DC12V, 10mA
2) Interfejs RS485
3) Sygnał napięciowy impulsu, ponad 100 ms
4) Przejście: ≤700mm
5) Moc: AC220V, 50Hz/AC110V, 60Hz (opcjonalnie)
6) Środowisko pracy: -25 do 60 stopni, wilgotność względna ≤90%
7) Wymiary: ￠168x1050mm

8. Można podłączyć różne kontrolery dostępu, takie jak czytnik/zapis IC/ID, kontroler przycisków, kontroler kodów kreskowych, kontroler kodów, kontroler linii papilarnych lub komputer

9. Kolor: opcja

10. Obowiązująca strona: stacja metra, doki, miejsca turystyczne, wystawa, hala pływacka, obszar zamieszkania, wejście i wyjście przedsiębiorstw, strażnik bramy, zarządzanie opłatami, specjalna kontrola dostępu



Rozdział trzeci –Kołowrót skrzydłowy/płaski.



Cechy:

• Zaprojektowany rozsądny i niezawodny ruch, płynna praca, długa żywotność.
• Skrzydło otwiera się bardzo szybko, skutecznie zapobiega ogonowi i poprawia prędkość dostępu.
• Po wyłączeniu skrzydło otwiera się automatycznie, tworząc przezroczysty kanał.
• Monit o kierunek świateł LED.
• Zastosowanie szeregu czujników na podczerwień, aby zapobiec nielegalnemu wejściu do pieszych, aby chronić pieszych w bezpieczny i płynny sposób przez kanał.
• Antirecoil, pieszy wchodzący do kanału z naprzeciwka, natychmiast zgłasza się na policję.
• Anti-tail, zbyt wiele osób, aby zapobiec sytuacji braku pozwolenia.
• Dzięki funkcji automatycznego resetu, a mianowicie uzyskania zezwolenia na blokadę po upływie ustawionego czasu Brak blokady, skrzydło bramy samoczynnie kasuje to uprawnienie z powrotem do stanu początkowego.
• Wodoodporny, przeciwsłoneczny, zimny i wysokiej temperatury.
• Instalacja ze spersonalizowanym interfejsem, kompatybilna z IC, ID i innymi kartami inteligentnymi.
• Zunifikowany, standardowy zewnętrzny interfejs elektryczny, urządzenie do odczytu i zapisu z różnymi swobodnie przegubowymi, łatwymi integracjami systemu.
• Można go rozszerzyć o systemy automatycznej identyfikacji, uzyskać kontrolę dostępu, frekwencję, opłaty i inne funkcje.
• Zintegruj się z innymi typami kanałów za pomocą produktu.

• Materiały pudełek: Stal nierdzewna
• Struktura wewnętrzna: konstrukcja ramy stalowej
• Wymiary pudełka: patrz schemat produktu
• Szeroki kanał: patrz schemat produktu
• Materiały na skrzydło ramienia: stal nierdzewna, akryl itp.
• Napięcie żyły: DC24V.







• Sygnał sterujący: wejście sygnału przekaźnikowego.
• Wskazówki dotyczące oświetlenia: zielony ruch, godzina policyjna na alarm.
• Wskaźnik zasilania pracy: DC12V ± 5%.
• Przeważająca prędkość: Tryb normalnie otwarty: 50 pasażerów/min.

Tryb normalnie zamknięty: 30 pasażerów/min.













• Przeczytaj pierwsze przestrzenie instalacyjne: 2
• Przestrzenie montażowe centrali: 2
• Otwarcie bramy, czas prześwitu: 0,4 sekundy
• Temperatura otoczenia: -15 stopni ~ 60 stopni
• Wilgotność względna: Wilgotność względna ≤90%, bez żelu

Rozdział czwarty – Kołowrót o pełnej wysokości.

PEŁNA WYSOKOŚĆ/OBROT KOŁOWROTU:



1.Model:CXT-Z170-1
Obrotowa bramka obrotowa wykorzystuje zaawansowaną technologię sterowania sterownikiem.może zaspokoić

Różny styl budynku do wymagań kontroli dostępu poprzez zmianę projektu w dużym zakresie.Służy do ochrony bezpieczeństwa zewnętrznego wyposażenia fabryki, boiska sportowego, miejsca rozrywki, parku i tak dalej.

Obrotowy kołowrót z automatyczną konstrukcją typu enter-exist i bardzo kompletnym systemem jest szeroko stosowany.Możliwość podłączenia czytnika kontroli dostępu, systemu biletowego odprawy w celu uniemożliwienia nieautoryzowanego wejścia

2. Struktura
2.1 Główna struktura
Użyj specjalnej obróbki stali nierdzewnej.
2.2 Struktura sterownika
Struktura sterownika kompiluje się razem z układem sterowania, układem napędowym, zamkiem elektronicznym.Ma małą objętość, niższy poziom hałasu, bezobsługowy.Jego specjalnyzawieszenie styl jazdy to nowa własność firmy ACEPLAS innowacja

technologia.

2.3 Główny silnik napędowy i sterowanie
Silnik napędowy to bezszczotkowy silnik prądu stałego.Siła i głośność motoryczna wyprzedzają świat.Najdokładniejszy automatyczny system napędowy przy małej mocy zastępuje napęd silnika prądu przemiennego pod aktualnym sterowaniem napędu VVVF.

Jego głównym bohaterem jest mała głośność, wyższa moc wyjściowa, niższy poziom hałasu

Bezobsługowy, niższy moment bezwładnościkontrola, najwyższa precyzyjna kontrola.Nie spełnia tego napęd silnika prądu przemiennego.

Silnik prądu stałego kołowrotu obrotowego wykorzystuje sterownik modulacji PWM cyfrową wielkość za pomocą elementu halla i przyrostowego kodera osi z automatyczną regulacją prędkości i ustaloną precyzyjną lokalizacją.

3．Sposoby biegania:
1. Instrukcja: *pchnij z siłą * Swobodne pchnięcie
2. Automatyczny start/stop sposób
3. Automatyczna kontynuacja biegu;
4. Bezpieczny sposób biegania (potrzebujesz czytnika dopasowania, systemu ładowania lub systemu rozróżniania zwierząt)



opcja:
• W stanie zatrzymania można ręcznie otworzyć zamek.；

• Można dodać czytnik, domofon, automat na monety i tak dalej；
• Zamontuj części zamienne do kompensatorów w aluminiowej pokrywie；
• Wydawanie sprzętu sygnałowego ；Generator inspekcyjny z wyposażeniem；Pilne zasilanie；
• Konsola sterowania na dużą odległość lub tablica kontrolna (otwieranie, zamykanie, odrzucanie)；
•Pokrowiec wodoodporny；
• Zainstaluj tablicę dekoracyjną i wodoodporną osłonę；
• Zainstaluj płytę sufitową. Nieszczelna rura wymień wodoodporną osłonę

(Klient może podłączyć rurę do systemu odwadniającego)；
• Zainstaluj światło.Można zainstalować wiele elementów na okładce.



Dane techniczne kołowrotu obrotowego:

Model: CXT-Z 170-1

• Napięcie zasilania: 220 V
• Napięcie sterujące: 12 V
• Moc: 80 W
• Złącze wejściowe: sygnał przełącznika punktu podłączenia
• Temperatura pracy:-40 ° C ----85 ° C;
• Robocza wilgotność względna: 95%
• Materiał konstrukcyjny: stal nierdzewna 202/304
• Waga: 200 KG
• Rozmiar: W1630 * D1450 * H2300MM

Charakter funkcji:

• Karta szczotek, obsługa ręczna, automatyczny powrót oryginalnego miejsca.
• Pojedynczy, podwójny dostęp

• Za każdym razem, gdy kołowrót obraca się o 120 stopni

3 szt. drzwi kołowrotu nadal się zamykają.





KOŁOWROTKA NA PEŁNEJ WYSOKOŚCI

• podręcznik
• Całkowicie automatyczny
• Półautomatyczny
• Trzyskrzydłowe
• Czteroskrzydłowy

TABELA KONTRASTU FUNKCJI I PARAMETRÓW

Parametr funkcji Kategoria podstawowa	Wyłączanie wolnego przejścia	Automatyczna blokada zasilania	Obróć tryb napędzany skrzydłami	Tryb resetowania	Zestaw do swobodnego przechodzenia w jedną stronę
Standard	√	√	Siła robocza	Siła robocza	√

Wyłączanie wolnego przejścia





















• Automatyczna blokada zasilania
• Obróć tryb napędzany skrzydłami
• Tryb resetowania
• Zestaw do swobodnego przejścia w jedną stronę

Parametry techniczne:

1. Zasilanie: AC220 ± 10 V, 50 Hz

2. Temperatura otoczenia pracy: ?15 ℃ ~ 60 ℃

3. Względny wilgotność: <95%, nie gęsty

4. Prędkość podawania: 30 osób/min (karta IC)

5. Silnik: 0,5NM/24V (w pełni automatyczny)

6. Port wejściowy: _sygnał poziomu 12 V lub szeroki impuls > 100 ms sygnał impulsu DC 12 V.

Prąd>10mA

8. Port komunikacyjny: standard sprzętu elektrycznego RS 485

9. Zasięg komunikacji: ≤1200m

10. Materiał: SUS 304 lub powłoka proszkowa ze stali miękkiej

11. Waga: około 150 kg

12. Kolor: dowolny kolor przewidziany 13. do wyboru;

13. Obowiązująca strona: stacja metra, doki, miejsca turystyczne, wystawa, hala pływacka, obszar zamieszkania, wejście i wyjście przedsiębiorstw, strażnik bramy, zarządzanie opłatami, specjalna kontrola dostępu
